Knoopbelastingen

Knoopbelastingen worden in een Knoop-assenstelsel opgegeven. Zie Tekenafspraak.

Het onderstaande dialoogvenster wordt geopend.

Belastingsgeval

Keuze van het belastingsgeval. Hier kunt u ook direct een nieuw belastingsgeval aanmaken.

Vector belasting

Instelling of u de belasting als vector in een bepaalde richting wilt invoeren.

De knoopbelasting wordt standaard in het globale assenstelsel ingevoerd. Wanneer er voor de betreffende knoop een lokale assenstelsel is opgegeven dan worden de krachten t.o.v. van dit assenstelsel opgegeven.

Fx

Grootte van de kracht in kN in x-richting

Fz

Grootte van de kracht in kN in z-richting

My

Grootte van het moment in kNm om y-as.

F

Grootte van de vectorkracht in kN

dx

Relatieve afstand in x-richting

dz

Relatieve afstand in z-richting

Met dx en dz wordt de richting van de vectorkracht vastgelegd. De verhouding dx / dz bepaalt de hoek.

Tabel

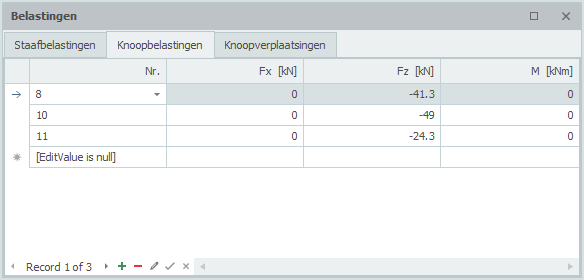

Knoopbelastingen kunnen ook in de tabel worden toegevoegd en/of gewijzigd. Het maakt niet uit. U kunt ook tussentijds wisselen tussen grafische invoer en tabellarische invoer.
